MX8601R 家用型光接收機
2022-06-09
產品名稱：MX8601R 家用型光接收機
WOS-2000
CATV光纖通信系統平臺是我公司為適應現代有線電視HFC結構的雙向城域寬帶網的發展潮流，專門為滿足城域網前端機房設備集約化安裝要求而開發設計的CATV光纖傳輸收、發一體化通信平臺。
MX8601R系列家用型光接收機
一、產品概述
MX8601R系列家用型光接收機是我公司專門為應對FTTH——光纖到家庭的組網結構而推出的特色產品。本產品內部電路結構緊湊合理，外殼選用ABS工程塑料；性能指標優異，價廉物美。目前，該產品已走俏國際市場，深受國外用戶的歡迎。
二、性能特點
■ 光接收部分選用E-O低噪聲高靈敏度PIN光檢波器，輸出級采用進口微波管作推挽放大，整機性能指標優異。
■ 內置電源使用異常方便，適合家庭住宅使用。

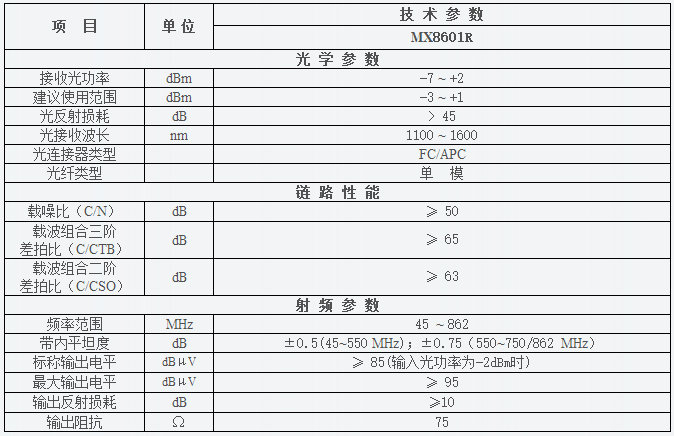

三、技術參數

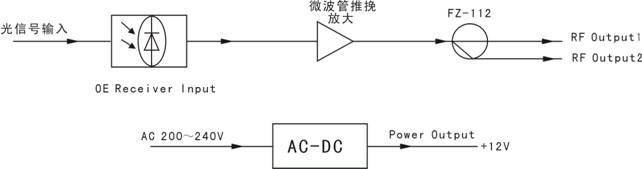

四、原理框圖

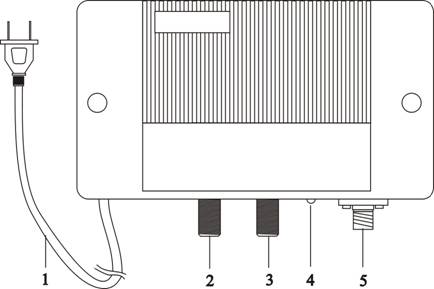

五、產品示意圖
1、AC
電源輸入
2、射頻輸出端子1
3、射頻輸出端子2（-12dB）
4、輸入光功率指示燈，各顯示狀態說明如下：
紅---- 無光功率輸入或輸入偏低
綠---- 輸入的光功率在正常范圍
橙---- 輸入的光功率偏高
5、 光信號輸入接口
