MX8602M 光接收機
2022-06-09
產品名稱：MX8602M 光接收機
WR8602M是我公司最新推出的專用EPON網絡的高等級別的光接收機， 本機前級采用全砷化鎵MMIC放大，后級為砷化鎵功率倍增放大模塊(或根據用戶實際需要，采用更具針對性的優質模塊組合)。優化的線路設計，加上本公司十多年專業的設計經驗，而使本機的達到了較高的性能指標。是構建CATV網絡的理想機型。
MX8602M光接收機
MX8602M是我公司最新推出的專用EPON網絡的高等級別的光接收機， 本機前級采用全砷化鎵MMIC放大，后級為砷化鎵功率倍增放大模塊(或根據用戶實際需要，采用更具針對性的優質模塊組合)。優化的線路設計，加上本公司十多年專業的設計經驗，而使本機的達到了較高的性能指標。是構建CATV網絡的理想機型。
一、性能特點
■ 高響應度PIN光電轉換管。
■ 十級條形發光管光功率指示，光功率顯示更精確。
■ 線路優化設計，前級SMT工藝加后級模塊放大的經典線路，光電信號傳輸更流暢。
■ 射頻衰減和均衡采用連續可調的設計，工程調試極為方便。
■ 功率倍增輸出，增益高、失真低。
■ 光AGC控制，輸入光功率－7～＋2dBm時，輸出電平保持基本不變，CTB、CSO基本不變。

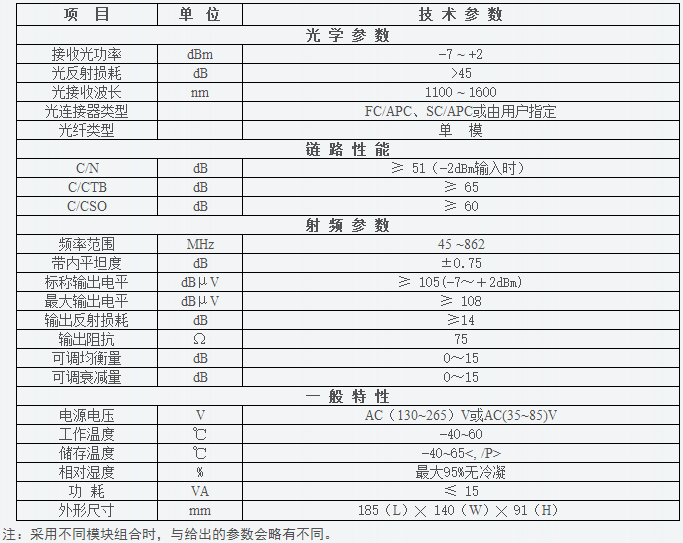

二、技術參數

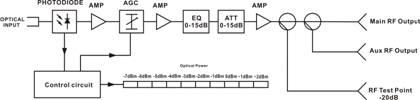

三、原理框圖

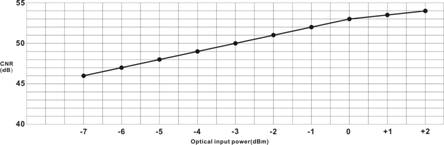

四、輸入光功率與CNR關系表

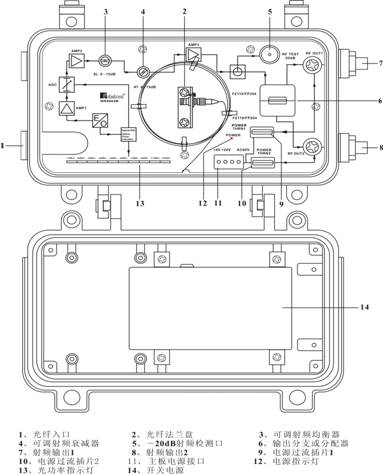

五、結構示意圖
