產品名稱：MX8604G 野外型光工作站

WR-8604G、WR-7504G系列野外型光工作站是我公司憑借多年來成功開發有線電視HFC網光纖傳輸設備的先進經驗，專門為HFC結構雙向城域寬帶網而開發的雙向光接點設備。

MX-8604G、MX-7504G系列野外型光工作站

一、產品概述

MX-8604G、MX-7504G系列野外型光工作站是我公司憑借多年來成功開發有線電視HFC網光纖傳輸設備的先進經驗，專門為HFC結構雙向城域寬帶網而開發的雙向光接點設備；

本產品設計時充分考慮了FTS（光纖到服務小區）的網絡拓撲結構，CATV雙向網回傳通道匯集噪聲的工程技術難題和現代CATV業務高可靠性的網絡安全傳輸要求；對內部線路結構進行了反復優化改進；

內建完善的狀態監控電路，與HMS標準兼容的網管系統，可通過網管應答器，實現設備的遠程網管監控，使該產品成為構建高品質雙向HFC城域寬帶網的首選產品；

MX-8604G-P型仿菲利蒲鉆石型結構，S型為仿亞特蘭大G940系統結構，內部配置為目前之頂級（包括指標）

二、性能特點

光接收部分選用目前國際上頂級高靈敏度光檢波器；回傳光發射部分選用低噪聲 DFB激光器，射頻放大電路前級采用進口頂級低噪聲推挽放大模塊，輸出級采用進口頂級高功率砷化鎵模塊（也可根據用戶要求改變）；

全積木式模塊化設計，最多可配置兩個光接收模塊（S型）、兩個回傳光發射模塊（S型）和兩個電源模塊（S型），有效提高了系統的可靠性和安全性；

兩路光接收模塊，可根據需要，設置為自動切換或手動切換；開關電源熱備份模塊則在線自動切換（S型）；

插件式雙工濾波器，插件式固定均衡器、固定衰減器，科學合理的在線檢測口，使工程調試更方便；

四個輸出端口均可輸出108 dBμV的高電平信號，每路均由一枚功率倍增模塊獨立放大，每路的輸出電平和輸出斜列均獨立可調；在無后級延放或用戶放的情況下，直接驅動100個左右的終端用戶（S型）；

內建完善的狀態監控電路，與HMS標準兼容的網管系統，可通過加裝網管應答器，方便地實現設備的遠程網管監控，有效提高網絡的安全性和可靠性。

鑄鋁防水外殼，高可靠性的開關電源，嚴密的防雷擊系統，確保了設備能在野外惡劣環境中長期穩定工作。

內置完善的通道分離電路，使正、反向通道與網管信號相互干擾減少至最底。

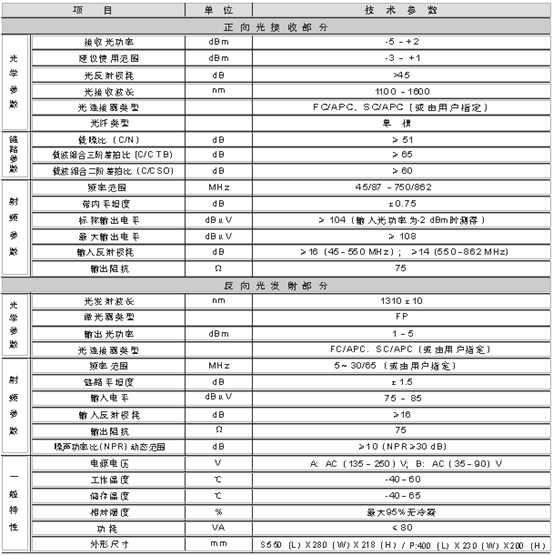

技術參數

特別說明：本手冊給出的設備技術參數是參照GY/T 194-2003 《有線電視系統光工作站技術要求和測量方法》規定的測試方法，并在以下測試條件下測得。

測試條件：1、下行光接收部分：與10km標準光纖、光無源衰減器和標準光發射機組成測試鏈路，在規定的鏈路損耗條件下，在47 MHz～550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 MHz ～862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB；光工作站的輸入光功率為-1dBm，RF輸出電平為104 dBμV，帶9dB輸出斜列時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

2、上行光發送部分：鏈路平坦度和噪聲功率比動態范圍均為上行光發送機與上行光接收機等組成的鏈路指標。

友情提示：為了改善光接點以下電纜傳輸系統的非線性指標，建議在實際工程應用中把射頻信號設置為9～12dB傾斜輸出。

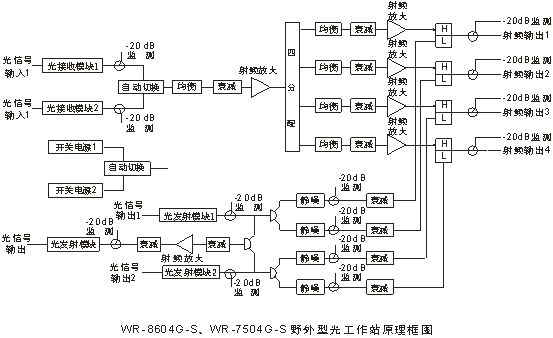

四、原理框圖
