MX-8600I系列野外型1310nm光發射機

產品名稱：MX-8600I系列野外型1310nm光發射機

1310nm激光發射機是我公司總結了多年工程實踐經驗開發出的特色型產品，徹底解決了一些邊遠地區無法建造室內機房的工程難題。

MX-8600、MX-7500 系列1310nm激光發射機

一、產 品 簡 介

■    MX-8600、MX-7500系列1310nm激光發射機是構建有線電視HFC網絡的重要設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（或壓縮數據）信號的遠距離光纖傳輸。

■    MX-8600、MX-7500系列1310nm激光發射機采用國際著名品牌DFB激光器為光源，射頻驅動部分采用了我公司自主研發的射頻功率數碼自動處理技術和先進的射頻預失真電路，并內置完善的微電腦自動監控系統，確保了整機優異的性能指標。

■    我公司自1997年研發成功第一臺1310nm激光發射機以來，對產品技術不斷創新，線路結構幾經改造，品質指標一再提高；目前推出的MX-8600、MX-7500系列1310nm激光發射機，射頻部分采用了全砷化鎵放大電路，各項技術性能指標均達到了國內領先水平，產品的工藝品質可與進口產品媲美。

二、性 能 特 點

■    選用國際著名品牌的高性能DFB激光器，譜線窄，線性好，輸出功率高。

■    射頻驅動部分采用了我公司自主研發的射頻功率數碼自動處理技術，可根據輸入射頻信號的電平高低和頻道數量（15~84個頻道）來自動調整射頻驅動功率，使C/CSO、C/CTB和C/N指標始終處于最佳狀態，確保了整機性能，并使光接收機的輸出電平恒定不變。

■    先進的多頻點射頻預失真技術，結合砷化鎵器件，有效改善了CATV系統中最重要的C/CTB和C/CSO指標，同時使C/N指標也得到最大提升。

■    內置完善的微電腦自動監控電路，能實時精確監控光輸出功率和激光器的各種工作狀態，確保穩定的光輸出功率，并有效延長了激光器的工作壽命。

■    19″1U標準機架，前面板內嵌藍屏VFD顯示器，能精確顯示設備的各項工作狀態參數和故障信息。

■    配有符合IEEE802.3 10Base-T的標準以太網接口和RS-232網管接口，全面支持《GB/T 20030－2005 HFC網絡設備管理系統規范》，能方便地實現網管監控。

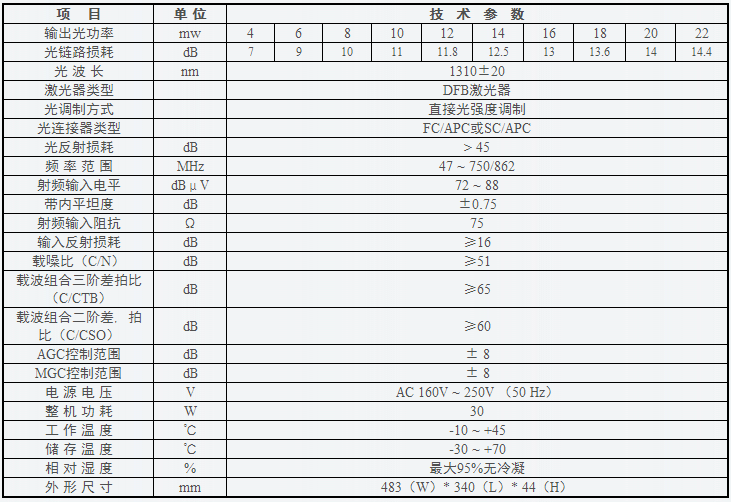

三、技 術 參 數



鏈路測試條件

特別說明：本手冊給出的技術參數是參照GY/T 143-2000 《有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》規定的測試方法，并在以下測試條件下測得。

測試條件：與10KM標準光纖、光衰減器和標準光接收機組成測試鏈路，并在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 ~ 862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-1dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

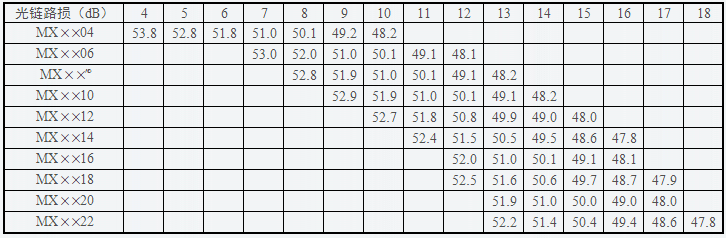

四、光 鏈 路 載 噪 比 劣 化 表

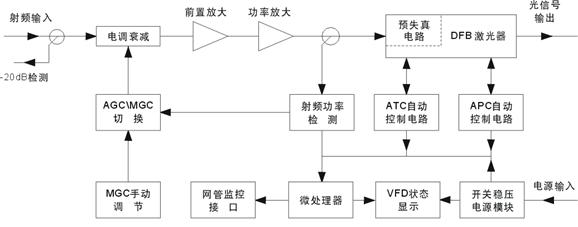

五、原 理 框 圖

六、訂 購 指 南

■    本設備光纖接口的默認出廠配置為FC/APC接口，如有其它特殊要求，請在訂貨時說明。

■    用戶如對激光器等關鍵器件有特殊要求時，請在訂貨時說明。
