SNMP 光切換器

產品名稱：SNMP 光切換器

光切換器是光纖通信系統中重要的設備，主要用于兩路或多路光信號的備份切換，以在主路光通道出現故障時自動切換至備份通道，保證系統的正常不間斷運行。本產品選用了進口高性能的切換器件，并內置完善的嵌入式自動監控系統，確保了整機優異的性能。

光切換開關

一、產品概述

光切換器是光纖通信系統中重要的設備，主要用于兩路或多路光信號的備份切換，以在主路光通道出現故障時自動切換至備份通道，保證系統的正常不間斷運行。本產品選用了進口高性能的切換器件，并內置完善的嵌入式自動監控系統，確保了整機優異的性能。

二、性能特點

■ 選用了進口高性能的切換器件。

■     采用先進的32位處理器，配合完善的自動監控系統電路，能實時精確監控各路輸入功率，可靠地控制開關的狀態，可設置成自動切換和手動切換模式。

■     前面板內嵌藍屏160×32點陣液晶顯示器，精確顯示設備的各項工作狀態參數。

■     19″1U高度標準機架，配有符合IEEE802.3 10Base-T的標準以太網接口和RS-232接口，能方便地實現網管監控。

■     全面支持<>。

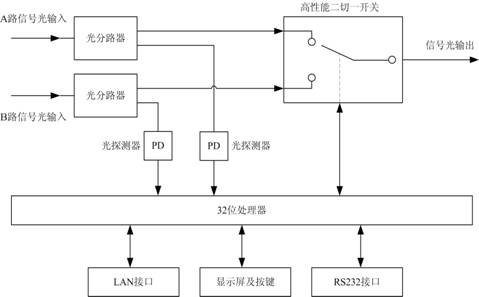

三、原理框圖

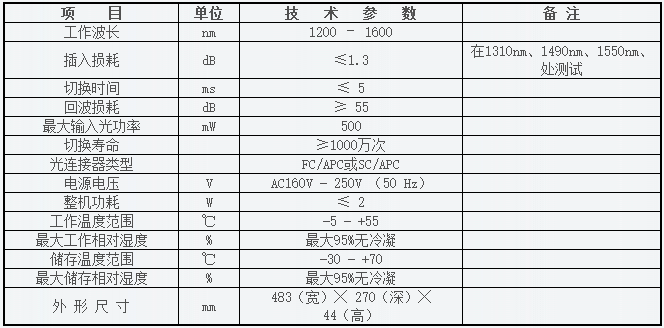

四、技術參數
五、外部功能說明

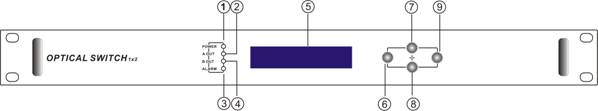

5.1前面板說明

1)      電源指示燈：當內部開關電源工作時該指示燈亮。

2)      A路輸出狀態指示燈：當切換開關切換在A路時，該指示燈亮。

3)      告警指示燈：當有告警產生時該燈紅燈閃爍亮，具體告警內容可參考顯示菜單

4)      B路輸出狀態指示燈：當切換開關切換在B路時，該指示燈亮。

5)      160×32點陣液晶顯示屏：用于顯示本機的所有參數。

6)      顯示設置菜單的退出或取消鍵。

7)      顯示設置菜單的向上或增量鍵。

8)      顯示設置菜單的向下或減量鍵。

9)      顯示設置菜單的確定鍵。

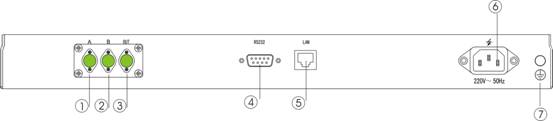

5.2后面板說明

1)        A路光信號輸入口。

2)        B路光信號輸入口。

3)        光信號輸出口。在設備正常工作后，此端口有不可見的激光束射出，應避免該端口對準人體或肉眼，以免造成意外傷害。

4)        RS232接口：用于配置本機的各項網管參數。

5)        LAN接口：符合IEEE802.3 10Base-T的接口，用于本機的網絡管理。

6)        電源輸入口。

7)        機殼接地螺柱：用于設備與接地線的連接。

5.3顯示參數說明

1)      上電時顯示:
本機的Logo和型號，且進行倒計時

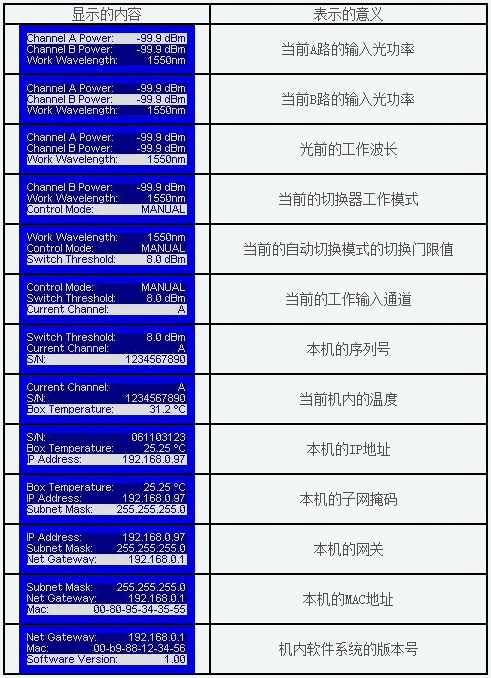

2)      進入系統后顯示:
當前的各路輸入光功率及輸出通道

3)      此時若按ENT按鍵則進入菜單索引

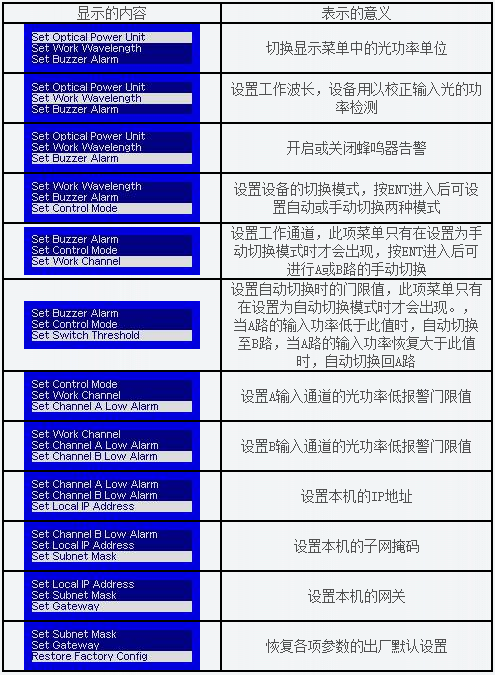

按上下方向鍵則反白顯示條將上下移動，分別表示：1.顯示本機的各項參數菜單 2.對本機的可設置項進行設置菜單 3.告警菜單

4)      顯示各項參數的子菜單
按ENT鍵進入菜單

5)      設置項菜單
按ENT鍵進入菜單

6)      告警菜單
按ENT鍵進入菜單

六、網管說明

6.1 接口說明

1)       RS232通訊接口

本機RS232通訊接口采用標準DB9的母頭作為連接器，腳位定義如下：

1：No Connect

2：TX

3：RX

4：No Connect

5：GND

6：No Connect

7：No Connect

8：No Connect

9：No Connect

本機的串行通信采用標準的不歸零（NRZ）格式，1位起始位、8位數據位、1位停止位，波特率為38400。

2)       LAN通訊接口

LAN通訊采用標準RJ45頭作為連接器，腳位定義如下：

1：TX+

2：TX-

3：RX+

4：No Connect

5：No Connect

6：RX-

7：No Connect

8：No Connect

A: 綠色指示燈，閃爍表示LAN口正在發送數據

B：黃色指示燈，燈亮時表示網絡連接正常

6.2 超級終端的創建

如果您的Windows系統還沒有創建過超級終端，就按步驟創建它：

1、  單擊“開始菜單à程序à附件à通訊à超級終端”：

2、  出現如下畫面：

那么輸入您的連接名稱，比如“SNMP38400”，然后選擇連接到設備的串行端口，如下：


按下“確定”按鈕，出現串口配置頁面，如下：


把串口配置成波特率38400，8位模式，無奇偶校驗位，1位停止位，無數據流控制，如圖4，再按下“確定”鍵，就成功創建了Windows串口超級終端，如圖5：


您可以單擊“文件à保存”菜單保存這個超級終端的配置，以便以后使用。

6.3 工作參數的配置

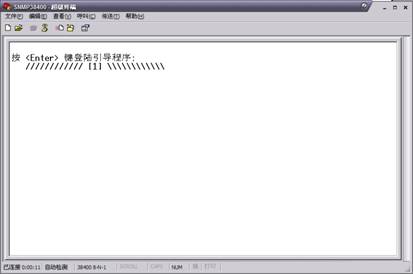

    在關閉設備電源的情況下將設備的RS232端口與計算機的串口用串口線進行連接，打開剛才創建的Windows超級終端，然后給設備上電，您會看到如下圖界面，此時您可以按下PC鍵盤的“Enter”鍵進入引導程序，進行一些高級配置。引導程序如同PC機的BIOS設置程序，一般來說，用戶不必進入引導程序配置參數，所以我們為引導程序加了密碼，以防破壞正常的配置。

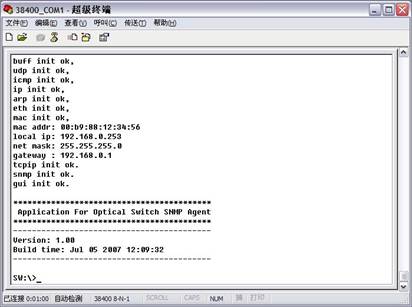

跳過引導程序，應用程序就正常啟動了，如下圖所示：

這樣，您就可以在此界面下輸入命令，對應用程序的工作參數進行配置了。

系統支持的命令列表如下：

help              列出系統內部命令；

ethcfg        配置以太網工作參數；

settrap           配置SNMP Trap的目標主機IP地址；

community     配置SNMP團體名；

entplogo          配置設備LOGO信息；

具體的用法如下：

help

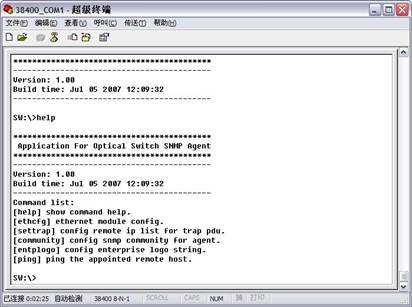

該命令用于顯示當前應用程序版本號和程序名稱，以及系統的內部命令列表，如圖：

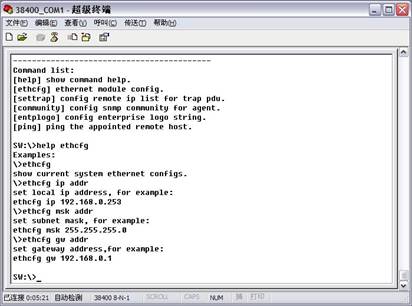

您還可以用help命令來顯示其他命令的幫助信息，如“help ethcfg”，就會顯示ethcfg的幫助信息，如下圖：

ethcfg

該命令配置以太網的參數，包括IP地址，子網掩碼，網關。用法請參考該命令的幫助信息。

settrap

該命令用于顯示或修改SNMP陷阱所發往的主機IP地址列表，

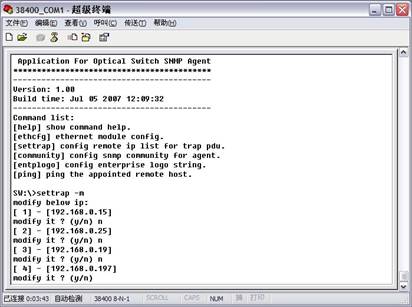

settrap –l 命令顯示，settrap –m 命令修改；如下圖：

IP地址0.0.0.0和255.255.255.255表示沒有該地址，SNMP陷阱是不會發送到這兩個地址的！

community

該命令用于配置SNMP的只讀團體名和讀寫團體名。“團體名”是SNMP協議中的概念，相當于密碼。設置只讀團體名用命令“community ro”，而讀寫團體名用“community rw”，如輸入：“community rw public”，則“public”為讀寫團體名。設備的出廠默認的只讀和讀寫團體名都為“public”。

entplogo

該命令用于修改產品的LOGO信息，LOGO信息是廠商顯示在液晶屏上的型號字符串，本產品允許設置兩個LOGO字符串，每個字符串的最大長度是31字節，分別顯示在液晶屏的第一行和第二行。配置第一行LOGO用命令“entplogo -1 xxxx”，而第二行用

“entplogo -2 xxxx”，其中xxxx表示要設置的LOGO字符串。xxxx中的空格必須用下劃線“_”代替，否則該命令會失敗。

七、售后服務

1、 我公司承諾：產品將免費保修十二個月（以粘貼在設備側面的出廠序列號所標識的出廠時間為起始日），并終身負責維修。對于因用戶誤操作或由于不可抗拒的自然因素引起的設備故障，我公司將只負責維修，并收取適當的材料成本費。

2、 在設備出現故障時，應立即與當地經銷商聯系，或立即致電我公司客戶服務中心。

3、 故障設備的現場檢修需由專業技術人員進行操作，以免引起設備更嚴重的損壞。

4、 特別注意：對于已被用戶自行打開維修過的設備，我公司將不予免費保修，只給予包修，并將收取合理的維修費用和材料費用。

特別注意：

a、   在光纖活動連接頭的清洗操作過程中，應避免帶光的連接頭對準人體或人眼，以免對人體造成永傷害，或對人眼造成永久性灼傷！！！

b、   在安裝光纖活接頭時，用力應適當，否則可能會導致適配器內的陶瓷管碎裂。陶瓷管一旦碎裂，輸出光功率會大大下降。

c、   對光纖的任何操作，請在關閉光源的情況下進行，否則大功率的輸出會導致輸出光纖的接頭燒壞。
