WOS-2000 CATV光纖通信系統平臺
2022-06-09
產品名稱：WOS-2000 CATV光纖通信系統平臺
WOS-2000
CATV光纖通信系統平臺是我公司為適應現代有線電視HFC結構的雙向城域寬帶網的發展潮流，專門為滿足城域網前端機房設備集約化安裝要求而開發設計的CATV光纖傳輸收、發一體化通信平臺。
MX-2000 CATV光纖通信系統平臺
產品概述
MX-2000 CATV光纖通信系統平臺是我公司為適應現代HFC結構雙向城域寬帶網的發展潮流，專門為滿足城域網前端機房設備集約化安裝要求而開發設計的CATV光纖傳輸收、發一體化通信平臺。MX-2000 CATV光纖通信系統平臺按照通信設備模塊化設計理念，在19″5U高度的標準機架內設計了2個電源模塊和8個功能模塊，并提供了一個智能化狀態集中監控單元。該平臺安裝方便，配置靈活；功能強大的智能化狀態集中監控單元，能實時監控機架內每個模塊的運行參數，并能在故障突發時實現自動聲光告警；雙電源熱備份結構，配合由微電腦控制的智能溫控系統，有效提高了系統的可靠性。MX-2000 CATV光纖通信系統平臺還配有標準的RS-485和RS-232網管通信接口，能方便地實現網管集中監控，是構建高性能雙向HFC城域寬帶網的首選產品。
一、MX-2001電源模塊
一、性能特點
MX-2001電源模塊為新型開關電源結構的高可靠性電源系統，具有體積小，發熱功耗低，能量轉化效率高，干擾諧波小，輸出功率大的特點；一個系統機架內最多可配置兩個MX-2001電源模塊，以在線熱備份模式工作。

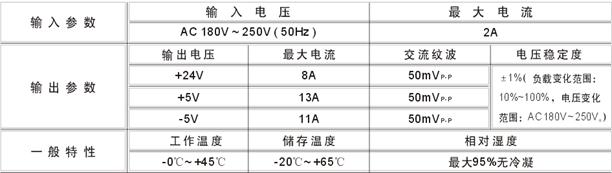

二、技術參數
特別說明：本手冊給出的設備技術參數是參照GY/T 143-2000 《有線電視系統調幅激光發送機和接收機入網技術條件和
測量方法》規定的測試方法，并在以下測試條件下測得。
測試條件：與13 dBm標準光放大器、10km標準光纖、光無源衰減器和標準光接收機組成測試鏈路。在規定的鏈路損耗條件下，在47 MHz ~ 550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 ~ 862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-1dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。
二、MX-2002下行光發射模塊
一、性能特點
選用國際著名品牌的高性能DFB激光器，譜線窄，線性好，輸出功率高（最高輸出功率可達30mw）。
射頻驅動部分采用了我公司自主研發的射頻功率數碼自動處理技術，可根據輸入射頻信號的電平高低，頻道數量（15~84個頻道），自動處理驅動電平功率，使CSO、 CTB及C/N指標始終處于最佳值，確保了整機性能；并使光接收機的輸出電平恒定不變。
先進的多頻點射頻預失真技術，結合砷化鎵器件，有效改善了CATV系統中最重要的CTB和CSO指標，使C/N指標也得到最大提升。
內置完善的微電腦自動監控電路，能實時精確監控光輸出功率和激光器的各種工作狀態，確保穩定的光輸出功率，并有效延長激光器的工作壽命。

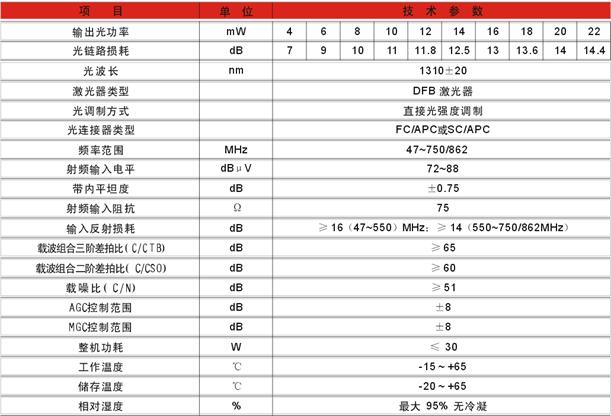

二、技術參數

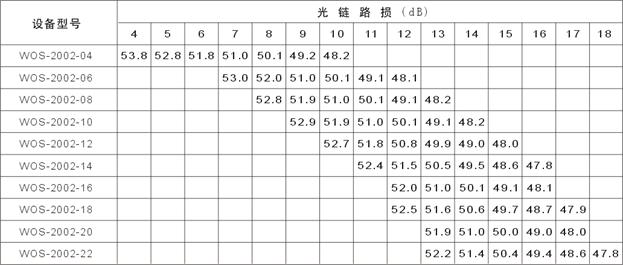

光鏈路載噪比劣化表
特別說明：以上給出的設備技術參數是參照GY/T
143-2000 《有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》規定的測試方法，并在以下測試條件下測得。
測試條件：與10km標準光纖、光無源衰減器和標準光接收機組成測試鏈路，并在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550
MHz ~
862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-1dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。
三、原理框圖
三、MX-2003下行光接收模塊
一、性能特點
MX-2003下行光接收模塊的光電轉換部分選用PHILIPS、PHOTON或E-O高靈敏度PIN光檢波器；射頻放大電路前級選用進口PHILIPS或MOTOROLA低噪聲推挽放大模塊，輸出級選用高性能功率倍增放大模塊或砷化鎵放大模塊，確保了優異的鏈路系統指標，可為二級光纖傳輸網提供優質的射頻驅動信號源。

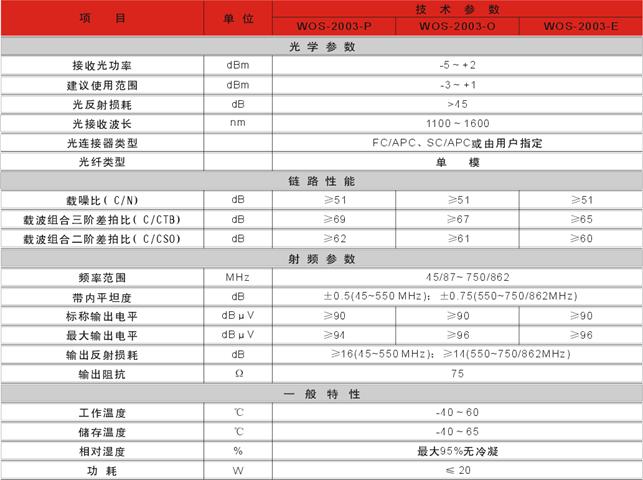

二、技術參數
特別說明：本手冊給出的設備技術參數是參照GY/T
143-2000 《有線電視系統調幅激光發送機和接收機入網技術條件和
測量方法》規定的測試方法，并在以下測試條件下測得。
測試條件：與10km標準光纖、光無源衰減器和標準光發射機組成測試鏈路，在規定的鏈路損耗條件下，在47 MHz ~
550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 MHz ~
862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB；光接收機的輸入光功率為-1dBm，RF輸出電平為90
dBμV，帶9dB輸出斜列時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。
三、原理框圖
四、MX-2004上行光接收模塊
一、性能特點
采用美國E-O或ORTEL低噪聲光檢波器，失真小，靈敏度高。
采用PHILIPS低噪聲微波管推挽放大輸出，信噪比高。
增加了高性能的高通濾波器，有效抑制了25 MHz以下頻段匯集噪聲的侵入干擾。

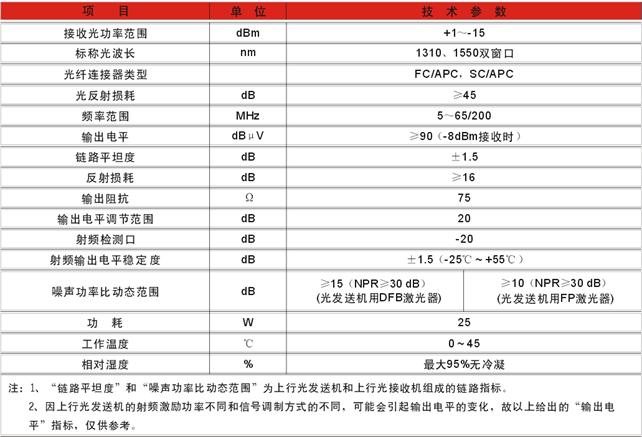

二、技術參數
三、原理框圖
五、狀態集中監控單元
MX-2000 CATV光纖通信系統平臺配備的智能化狀態集中監控單元，選用了PIC系列高性能RISC微處理器，內部電路結構為先進的ASIC框架設計，配合功能強大而完善的控制軟件，使該監控單元不僅操作方便，易于擴展升級，而且能自動識別每個插槽上的模塊型號和功能。
一、性能特點
n 能自動識別每個插槽上的模塊型號和功能，智能化程度高；提供了友好的人機界面，充分體現了工業設備人性化的現
代設計理念。
n 在系統正常運行狀態下，該監控單元以輪回查詢方式，監控每個設備模塊的狀態參數，并把當前最新的狀態參數保存
在動態存儲器里，以便查詢調用。
n 當設備模塊出現故障時，設備模塊中的微處理器以強制中斷的方式，及時把故障信息報告給監控單元中的主處理器，
由主處理器發出告警指令，觸發聲光報警系統進行報警。
n 當系統管理員進行維護操作時，通過前面板的輕觸按鍵，即可查詢每個設備最新的狀態參數，系統告警信息和故障內
容，極大地方便了系統管理員的日常維護工作，更可在系統出現故障時，幫助系統管理員及時定位故障點，以便在更短的時間內恢復系統。
n 提供了標準的RS-485和RS-232網管接口，能方便地實現集中網管監控。
二、主要監控參數
MX-2001電源模塊
□ 輸入電壓 □ 輸出電壓（+24V、+5V、 -5V） □ 輸出電流（+24V、+5V、 -5V）
MX-2002下行光發射模塊
□ 激光器輸出光功率 □ 激光器工作溫度 □ 激光器偏置電流 □ 激光器制冷（或加熱）電流
□ 模塊輸入電壓 □ 輸入射頻信號狀態
MX-2003下行光接收模塊
□ 接收光功率 □ 模塊輸入電壓 □ 輸出射頻信號狀態
MX-2004上行光接收模塊
□ 接收光功率 □ 模塊輸入電壓 □ 輸出射頻信號狀態

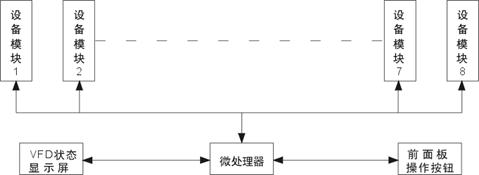

三、原理框圖
